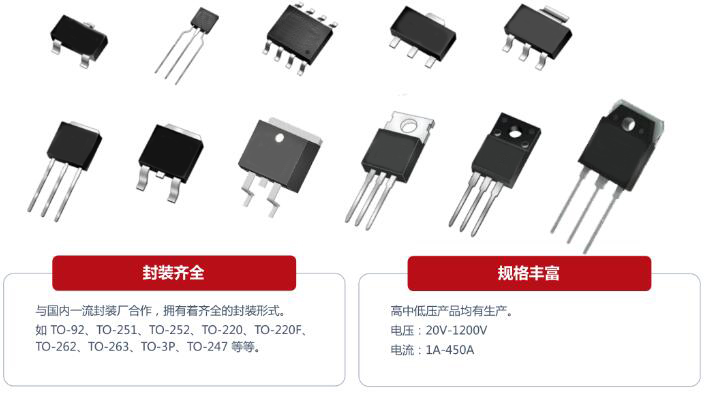

mos管是金屬—氧化物—半導體(semiconductor)場效應晶體管，或者稱是金屬—絕緣體(insulator)—半導體。MOS管的source和drain是能夠?qū)φ{(diào)的，他們都是在P型backgate中構成的N型區。在多數狀況下，這個兩個區是一樣的，即便兩端對調也不會影響器件的性能。這樣的器件被以為是對稱的。三極管，是一種電流控制電流的半導體器件-其作用是把微小信號放大成幅度值較大的電信號，也用作無觸點開關。晶體三極管，是半導體根本元器件之一，具有電放逐大作用，是電子電路的中心元件。三極管是在一塊半導體基片上制造兩個相距很近的PN結，兩個PN結把整塊半導體分紅三局部，中間局部是基區，兩側局部是發射區和集電區，排列方式有PNP和NPN兩種。

工作性質：三極管用電流控制，MOS管屬于電壓控制.

功耗問題：三極管損耗大。

驅動才能：mos管常用來電源開關，以及大電流中央開關電路。

MOS管用于高頻高速電路，大電流場所，以及對基極或漏極控制電流比擬敏感的中央。普通來說低本錢場所，普通應用的先思索用三極管，不行的話思索MOS管實踐上說電流控制慢，電壓控制快這種了解是不對的。要真正了解得理解雙極晶體管和mos晶體管的工作方式才干明白。三極管是靠載流子的運動來工作的，以npn管射極跟隨器為例，當基極加不加電壓時，基區和發射區組成的pn結為阻止多子（基區為空穴，發射區為電子）的擴散運動，在此pn結處會感應出由發射區指向基區的靜電場（即內建電場），當基極外加正電壓的指向為基區指向發射區，當基極外加電壓產生的電場大于內建電場時，基區的載流子（電子）才有可能從基區流向發射區，此電壓的最小值即pn結的正導游通電壓（工程上普通以為0.7v）。但此時每個pn結的兩側都會有電荷存在，此時假如集電極-發射極加正電壓，在電場作用下，發射區的電子往基區運動（實踐上都是電子的反方向運動），由于基區寬度很小，電子很容易越過基區抵達集電區，并與此處的PN的空穴復合（靠近集電極），為維持均衡，在正電場的作用下集電區的電子加速外集電極運動，而空穴則為pn結處運動，此過程相似一個雪崩過程。集電極的電子經過電源回到發射極，這就是晶體管的工作原理。三極管工作時，兩個pn結都會感應出電荷，當做開關管處于導通狀態時，三極管處于飽和狀態，假如這時三極管截至，pn結感應的電荷要恢復到均衡狀態，這個過程需求時間。而mos三極管工作方式不同，沒有這個恢復時間，因而能夠用作高速開關管。
