1、ups不間斷電源的組成

UPS電源系統由4部分組成：整流、儲能、變換和開關控制。其系統的穩壓功能通常是由整流器完成的，整流器件采用可控硅或高頻開關整流器，本身具有可根據外電的變化控制輸出幅度的功能，從而當外電發生變化時(該變化應滿足系統要求)，輸出幅度基本不變的整流電壓。凈化功能由儲能電池來完成，由于整流器對瞬時脈沖干擾不能消除，整流后的電壓仍存在干擾脈沖。儲能電池除可存儲直流直能的功能外，對整流器來說就象接了一只大容器電容器，其等效電容量的大小，與儲能電池容量大小成正比。由于電容兩端的電壓是不能突變的，即利用了電容器對脈沖的平滑特性消除了脈沖干擾，起到了凈化功能，也稱對干擾的屏蔽。頻率的穩定則由變換器來完成，頻率穩定度取決于變換器的振蕩頻率的穩定程度。為方便UPS電源系統的日常操作與維護，設計了系統工作開關，主機自檢故障后的自動旁路開關，檢修旁路開關等開關控制。

在電網電壓工作正常時，給負載供電如所示，而且，同時給儲能電池充電;當突發停電時，UPS電源開始工作，由儲能電池工給負載所需電源，維持正常的生產;當由于生產需要，負載嚴重過載時，由電網電壓經整流直接給負載供電。

UPS電源系統主要分兩大部分，主機和儲能電池。額定輸出功率的大小取決于主機部分，并與負載屬那種性質有關，因為UPS電源對不同性能的負載驅動能力不同，通常負載功率應滿足UPS電源70%的額定功率。儲能電池容量的選取當負載功率確定后主要取決其后備時間的長短，這個時間因各企業情況不同而不同，主要由備用電源的接入時間來定，通常在幾分鐘或幾個小時不等。

2、ups不間斷電源工作原理

AC-DC變換：將電網來的交流電經自耦變壓器降壓、全波整流、濾波變為直流電壓，供給逆變電路。AC-DC輸入有軟啟動電路，可避免開機時對電網的沖擊。

DC-AC逆變電路：采用大功率IGBT模塊全橋逆變電路，具有很大的功率富余量，在輸出動態范圍內輸出阻抗特別小，具有快速響應特性。由于采用高頻調制限流技術，及快速短路保護技術，使逆變器無論是供電電壓瞬變還是負載沖擊或短路，均可安全可靠地工作。

控制驅動：控制驅動是完成整機功能控制的核心，它除了提供檢測、保護、同步以及各種開關和顯示驅動信號外，還完成SPWM正弦脈寬調制的控制，由于采用靜態和動態雙重電壓反饋。極大地改善了逆變器的動態特性和穩定性。不間斷電源工作原理框圖如圖2所示。

3、ups不間斷電源工作過程

當市電正常380Vac時，直流主回路有直流電壓，供給DC-AC交流逆變器，輸出穩定的220Vac交流電壓，同時市電對電流充電。當任何時候市電欠壓或突然掉電，則由電池組通過隔離二極管開關向直流回路饋送電能。從電網供電到電池供電沒有切換時間。當電池能量即將耗盡時，不間斷電源發出聲光報警，并在電池放電下限點停止逆變器工作，長鳴告警。不間斷電源還有過載保護功能，當發生超載(150%負載)時，跳到旁路狀態，并在負載正常時自動返回。當發生嚴重超載(超過200%額定負載)時，不間斷電源立即停止逆變器輸出并跳到旁路狀態，此時前面空氣開關也可能跳閘。消除故障后，只要合上開關，重新開機即開始恢復工作。為使不間斷電源充分工作，避免在過載或欠載下運行，電源在開機前，首先計算負載容量。

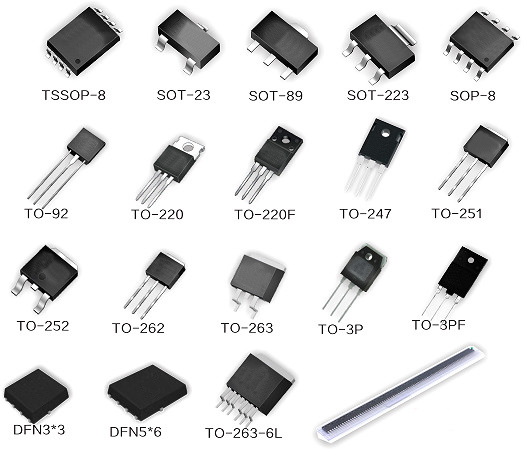

烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
