元器件布局要根據smt貼片加工生產設各和工藝特點進行設計。不同的工藝，如smt貼片再流焊和波峰焊，對元件的布局是不一樣的：雙面再流焊時，對主面和輔面的布局也有不同的要求等等。

（1）PCB上元器件的分布應盡可能均勻。

（2）同類元器件盡可能按相同的方向排列，特征方向應一致，便于貼裝、焊接和檢測。

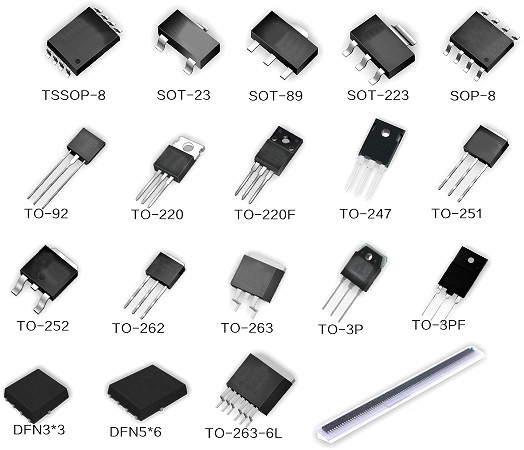

元器件布局設計的工藝要求及多方位考慮

（3）大型器件的四周要留一定的維修空隙，留出SMD返修設備加熱頭能夠進行操作的尺寸。

（4）發熱元件應盡可能遠離其他元器件，一般置于邊角、機箱內通風位置。

（5）對于溫度敏感的元器件要遠離發熱元件。

（6）需要調節或經常更換的元件和零部件，如電位器、可調電感線圈、可變電容器、微動開關、保險管、按鍵、插拔器等元件的布局，應考慮整機結構要求，置于便于調節和更換的位置。

（7）接線端子、插拔件附近、長串端子的中央及經常受力作用的部位應設置固定孔，固定孔周?chē)鷳?yīng)留有相應的空間，防止因受熱膨脹而變形，波峰焊時發生翹起現象。

（8）對于一些體（面）積公差大、精度低，需二次加工的零部件（如變壓器、電解電容、壓電阻、橋堆、散熱器等），與其他元器件之間的間隔在原設定的基礎上再增加一定的富裕量。

（9）貴重元器件不要布放在PCB的角、邊像或靠近接插件、安裝孔、槽、拼板的切割、豁口和拐角等處，以上這些位置是印制板的高應力區，容易造成SMT貼片加工焊點和元器件的開裂或裂紋。

（10）元件布局要滿足smt加工再流焊、波峰焊的工藝要求和間距要求。

①單面混裝時，應將smt貼片貼裝和插裝元器件布放在A面。

②采用雙面再流焊的混裝時，要求FPCB設計應將大元件布放在主（A）面，小元件在軸（B）面。放置在軸（B）面的元件設計應遵循以下原則。應留出印制板定位孔及固定支架需占用的位置。

（12）PCB面積過大時，為防止過錫爐時PCB彎曲，應在PCB中間留一條5～10mm寬的空原不布放元器件，用來在過爐時加上防止PCB彎曲的壓條或支撐。

（13）軸向元器件質量超過5g有高振動要求，或元器件質量超過15g有一般要求時，應當用支架加以圓定，然后焊接。有兩種固定方法：一種是采用可撇換的固定夾牢固地夾在板上：另一種采用粘結膠固定在板上。那些又大又重、發熱量多的元器件，不宜裝在印制板上，而應裝在整機的機箱底板。
