快恢復二極管(FRD)、超快恢復二極管（SRD )
是近年來問世的新型半導體器件，具有開關特性好， 反向恢復時間短、正向電流大、體積小、安裝簡便等優點。
超快恢復二極管 SRD則是在快恢復二極管基礎上發展而成的，其反向恢復時間已接近于肖 特基二極管的指標。
它可廣泛用于開關電源、脈寬調制器（PWM）、不間斷電源（UPS）、交流電 動機變頻調速（VVVF）、高頻加熱等裝置中，作高頻、大電流的續流二極管或整流管.
1．快恢復、超快恢復二極管的結構特點 快恢復二極管的內部結構與普通二極管不同，它是在 P 型、N 型硅材料中間增加了基區 I，構 成 P-I-N 硅片。由于基區很薄，反向恢復電荷很小，不僅大大減小了 trr值，還降低了瞬態正向 壓降，使管子能承受很高的反向工作電壓。快恢復二極管的反向恢復時間一般為幾百納秒，正向 壓降約為 0.6V，正向電流是幾安培至幾千安培，反向峰值電壓可達幾百到幾千伏。超快恢復二 極管的反向恢復電荷進一步減小，使其 trr可低至幾十納秒。
2．20A 以下的快恢復及超快恢復二極管大多采用 TO-220 封裝形式。從內部結構看，可分成單管、 對管（亦稱雙管）兩種。對管內部包含兩只快恢復二極管，根據兩只二極管接法的不同，又有共 陰對管、共陽對管之分。

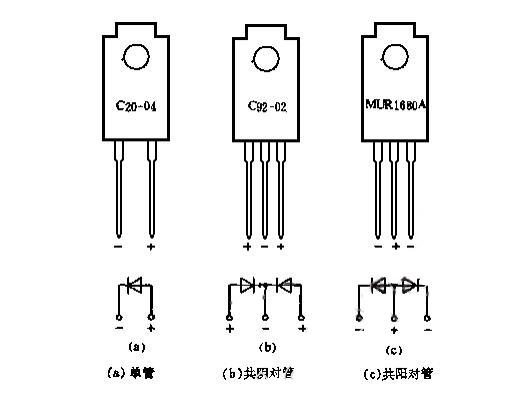

3． 圖 是 C 20-04 型快恢復二極管（單管）的外形及內部結構。(b)圖 和(c)圖分別是 C92-02 型（共陰對管）、MUR1680A 型（共陽對管）超快恢復二極管的外形與構 造。它們均采用 TO-220 塑料封裝，

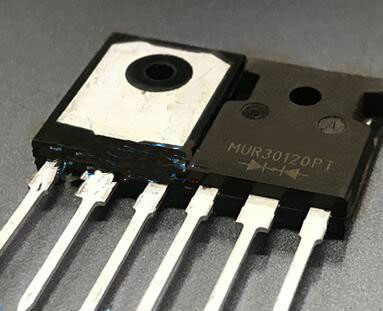

1, 幾十安的快恢復二極管一般采用 TO-3P 金屬殼封裝。更大容量（幾百安～幾千安）的管子則采 用螺栓型或平板型封裝形式。
2．檢測方法
常規檢測方法 在業余條件下，利用萬用表能檢測快恢復、超快恢復二極管的單向導電性，以及內部有無開路、 短路故障，并能測出正向導通壓降。若配以兆歐表，還能測量反向擊穿電壓。 實例：測量一只 C90-02 超快恢復二極管，將 500 型萬用表撥至 R×1 檔，讀出正向電阻為 6.4Ω，n′=19.5 格；反向電阻則 為無窮大。進一步求得 VF=0.03V/格×19.5=0.585V。證明管子是好的。
注意事項：
（1）有些單管，共三個引腳，中間的為空腳，一般在出廠時剪掉，但也有不剪的。
（2）若對管中有一只管子損壞，則可作為單管使用。
（3）測正向導通壓降時，必須使用 R×1 檔。若用 R×1k 檔，因測試電流太小，遠低于管子的正 常工作電流。
