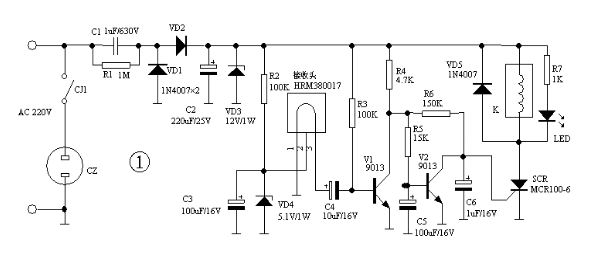

關斷單向可控硅的方式有兩種：其中一種是眾所周知的，就是可控硅的陽極電位低于陰極電位或陽極電流小于維持電流時，可由導通轉為關斷。別一種則是將可控硅的控制極對地短路，也可以將其關斷。單向可控硅具有一觸即發實現自鎖的功能。本人利用它的這個特性制作了下面這款簡單的紅外遙控開關電路，如圖1所示。
一、工作原理
２２０Ｖ交流電壓經電容Ｃ１降壓，ＶＤ１、ＶＤ２、Ｃ２整流濾波，ＶＤ３穩壓后輸出１２Ｖ直流電壓給本電路供電用。１２Ｖ直流電壓再經Ｒ２、ＶＤ４、Ｃ３進一步穩壓濾波后供紅外接收頭ＨＲＭ作電源用。
開啟過程：靜態時脈沖放大管外于飽和狀態，集電極輸出０．１Ｖ低電平，此時可控硅觸發電路不工作。瞬間按遙控器（各類彩電、ＶＣＤ遙控器均可），接收頭接收到紅外遙控信號，其輸出端輸出解調后的序列指令脈沖，經Ｖ１放大信號分成兩路：一路經Ｒ６對Ｃ６進行充電，別一路經Ｒ５對Ｃ５進行充電，由于Ｃ５的容量遠大于Ｃ６，所以充電速度較慢，不能使Ｖ２導通，而Ｃ６上充得的瞬間脈沖電壓足以使可控硅ＳＣＲ觸發導通，繼電器Ｋ得電，常開觸點ＣＪ１閉合，插座ＣＺ中的負載得電工作。ＬＥＤ作工作狀態指示用。
關閉過程：再次按遙控器按鍵超過３秒時，Ｃ５上充得的電壓足使Ｖ２由截止進入導通狀態，從而可將可控硅控制極對地短路，可控硅被關斷，繼電器失電，觸電斷開，負截停止工作。隨后Ｃ５上充得的電壓很快通過Ｒ５、Ｖ１的集電極、發射極對地放電，電路進入等待狀態。
二、元件作用與參數選擇
１．電路中采用的一體化紅外接收頭型號為ＨＲＭ３８００１７，它可接收各類遙控發射的紅外遙控信號，并輸出解調后的序列指令脈沖信號。讀者可以根據條件選擇其他不同類型的紅外接收頭，其功能大都相同，相互間可以互換，但管腳排列會有所不同，注意不要將接收頭電源端和接地端接錯，否則極易造成接收頭損壞。２２．為Ｖ２可靠地由截止?fàn)顟B(tài)進入飽和導通狀態，保證可控硅被關斷Ｒ５必須滿足Ｒ５的阻值小于Ｖ２的β與繼電器線圈阻值的乘積，否則將不能關斷可控硅。本電路中的繼電器型號為ＪＺＣ－２３Ｆ，其線圈阻值約為４００Ω，那么按照要求Ｒ５不得大于１０ＫΩ（設Ｖ２的β＝１００）。
３．單向可控硅可選擇ＭＣＲ１００－６，其最大工作電流（１Ａ）和最高工作電壓（６００Ｖ）完全能滿足本電路的需要，控制極電流在１０μＡ－３０μＡ之間，故觸發靈敏度很高。在制作過程中會發現即使省略Ｃ６，可控硅仍可正常觸發和關斷，但此電路抗干擾性將變差，極易受到外界干擾而使可控硅出現誤導通，所以Ｃ６絕不可省略。
４．若發現關斷可控硅所需時間偏長，那么可通過適當減小Ｃ５的容值進行調節。
