驅動一個MOS管
1 如何驅動一個MOS管
1.1 推挽電路

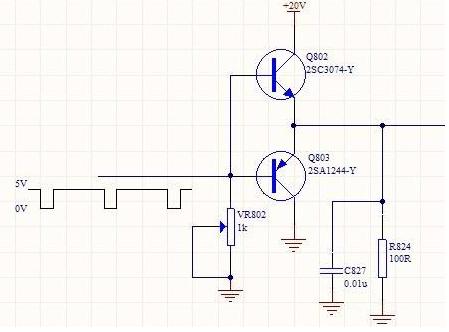

直接上菜，這就是大名鼎鼎的推挽電路了，學過單片機的小伙伴們是不是很熟悉，沒錯就是IO口內部的推挽電路，也叫圖騰柱電路，古代部落對于那方面的POWER是有很高的崇拜的，供為圖騰柱。
這個電路有很厲害的地方，假如輸入高電平，那么Q802導通，Q803截止，輸出高電平；加入輸入低電平，那么Q802截止，Q803導通，輸出低電平；由于實際電路從低電平到高電平會有一段中間的狀態，假如現在處于中間電壓狀態，假設是從5V降到1V，那么Q802導通，Q802導通后，由于管子壓降，Q802的E極電壓為0.3V，Q803處于反向截止狀態，Q803不導通，所以輸出高電平；假設輸入電壓從5V下降到0.6V的時候，由于C827電容在放電，Q803的C極電壓高于0.6V，此時Q802不導通，Q803可以導通也可能不導通。其他情況可以自己仔細分析。
這種驅動方法可以使電流直接從開關管流到負載，開關管內阻很小，驅動能力很強。由于圖中使用的是三極管，所以需要有個C827電容充放電，在實際電路中負載基本帶有寄生電容，這個電容就不需要額外加上去了。這個電路還可以用MOS管替代三極管，上橋臂用P管，下橋臂用N管。
1.2 驅動MOS管

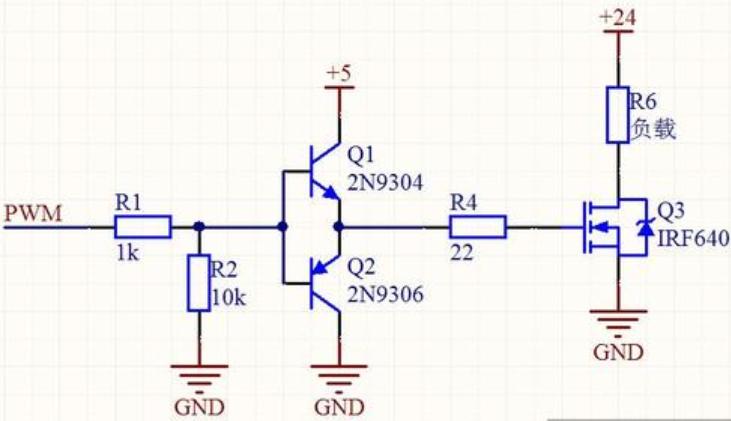

這圖里前面一部分就是推挽電路了，后面接個電阻限流，然后接入到MOS管的G極，這個電阻要注意選取，選擇不好會引起米勒震蕩，下一篇會詳細介紹米勒震蕩。MOS管內部有寄生電容，等效上一張圖的C827。這個電路沒有加入額外的電容和更多的開關管，所以能實現開關速度快；而且由于開關管內阻小，所以損耗也低；而且因為推挽電路不會使開關管兩個管子同時導通，所以這個電路很安全。
