LM567是一個高穩定性的低頻集成鎖相環路解碼器，由于其良好的噪聲抑制能力和中心頻率穩定性而被廣泛應用于各種通訊設備中的解碼以及AM、FM信號的解調電路中。本文介紹了基于LM567的視頻信號切換電路設計方案。

1.LM567主要參數

(1)電源電壓4.75～9V。

(2)靜態工作電流8mA。

(3)最高工作頻率500KHz。

(4)8腳最大吸收電流l00mA。

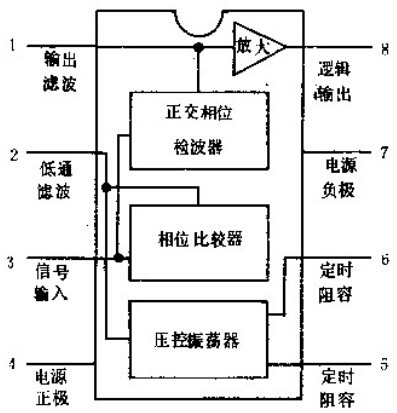

圖1 LM567內部結構

2.電路原理

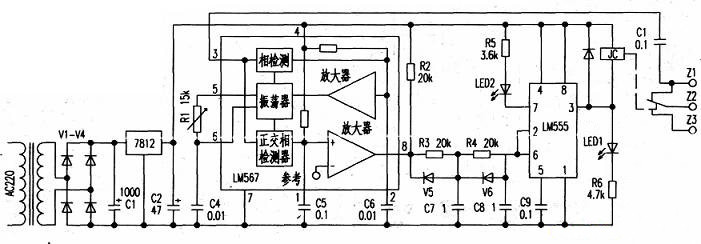

圖2所示是一主、備視頻信號切換器電原理圖，Z1口為主路信號輸入端，22口為備路信號輸入端，23口為切換后的信號輸出端。集成電路LM567及其外圍元件組成視頻信號檢測電路，LM555和繼電器JC構成切換電路。為了簡化電路，提高檢測性能，視頻信號的檢測采用無繩電話上常用的音頻譯碼器LM567，LM567是一個高穩定的鎖相環，并具有同步調幅鎖相檢波電路。視頻信號中含有豐富的15625Hz頻率成分(即行同步信號)，當LM567第③腳的輸入信號中含有與設定的中心頻率一樣時，LM567的第⑧腳由原來的高電平轉換為低電平，通過V5、V6使C7、C8放電，而C7、C8的充電須經過R2、R3、R4，這樣，C7、C8的放電時間比充電時間快，所以，當Z1口有視頻信號時，C8上的電壓很低，而當21口沒有視頻信號時，C8上總是保持高電壓;時基電路LM555作為遲滯比較器，檢測C8上的電壓大小，以此判斷21口上有無視頻信號，有視頻信號時，C8上保持高電壓，LM555的第③腳輸出高電平，繼電器不吸合，輸出Zl口信號;而如果沒有視頻信號，LM555的③腳輸出低電平，繼電器JC得電吸合，將22口的信號切換至23口，即將輸出信號切換為備路信號。

圖2 主、備視頻信號切換器電原理圖

在電路中通過調整R1和C4來設定LM567的檢測的中心頻率，R3、R4、C7、C8組成濾波及抗干擾電路，LED1指示輸出主路信號，LED2指示輸出備路信號。

3.應用

該切換器只要主路有視頻信號總是輸出為主路信號，在主路無信號時，才切換為備路信號。可用在家庭、電視臺監視信號時使用。

(1)家庭使用：一些家庭的電視機只有一個AV輸入端，而有VCD和錄像機信號，如果使用主、備視頻信號切換器，在觀看VCD和錄像片時就不需要更換視頻線了。

(2)電視臺使用：從播控中心有兩路視頻信號通過微波設備傳送到發射塔，需選擇一路送給發射機發射到干家萬戶，可使用本主、備視頻切換器進行信號的自動切換。
