同步整流是采用通態電阻極低的專用功率MOSFET，來取代整流二極管以降低整流損耗的一項新技術。它能大大提高DC/DC變換器的效率并且不存在由肖特基勢壘電壓而造成的死區電壓。

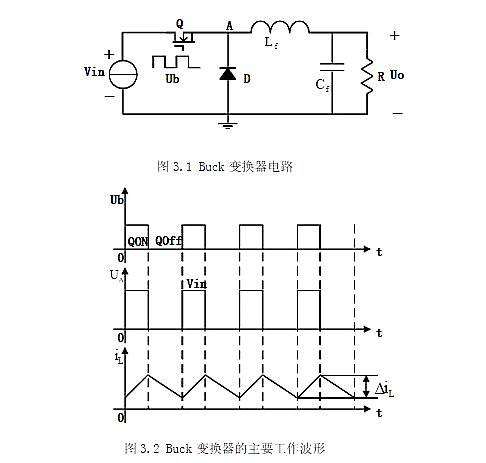

Buck電路是由一個功率晶體管開關Q與負載串聯構成的，其電路如圖3.1。驅動信號ub周期地控制功率晶體管Q的導通與截止，當晶體管導通時，若忽略其飽和壓降，輸出電壓uo等于輸入電壓；當晶體管截止時，若忽略晶體管的漏電流，輸出電壓為0。電路的主要工作波形如圖3.2。
同步整流buck電路原理
同步整流buck電路圖如下：

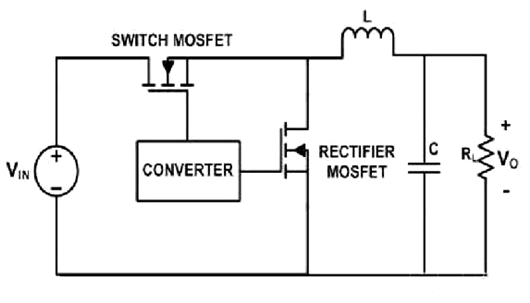

同步整流結構：用功率mosfet替代整流二極管，可以提高轉換器效率。
buck變換器的輸出電壓平均值總是小于輸入電壓
當流過電感的電流在每個周期不會降為0時，定義變換器工作于連續導通模式。

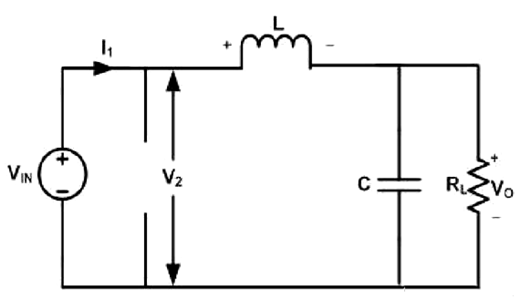

變換器開關導通時等效電路圖

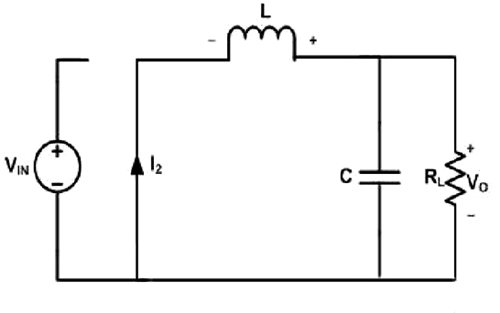

變換器開關管關斷時等效電路圖如圖：

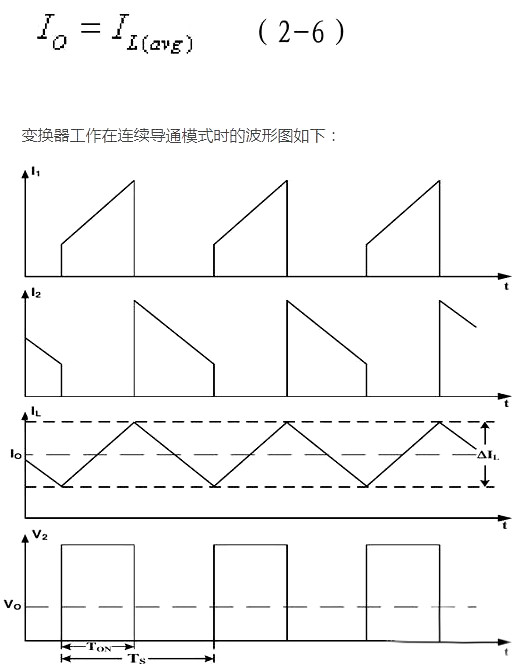

在整個開關周期內，電感都傳遞能量給濾波電容和負載，而濾波電容每個周期的平均電流為0，其能量的變化量為0。故輸出負載電流等于電感電流平均值：
