什么是MOS管
MOS管是指場效應晶體管，有G(gate 柵極)/D(drain 漏極)/S(source 源極)三個端口，分為PMOS管(P溝道型)和NMOS(N溝道型)兩種。
NMOS簡單應用
將單片機的一個IO口輸入Gate端控制燈泡(注意單片機要與S端共地)，單片機輸出高電平時，等效為被閉合的開關，電燈打開;輸出低電平時，等效為開關松開，電燈關閉。這是NMOS最經典的用法，實現了單片機的IO口控制功率器件。

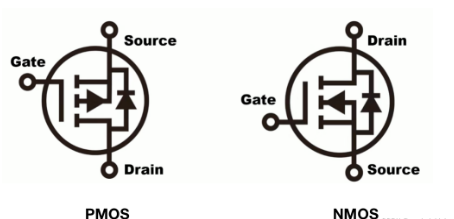

NMOS和PMOS區別

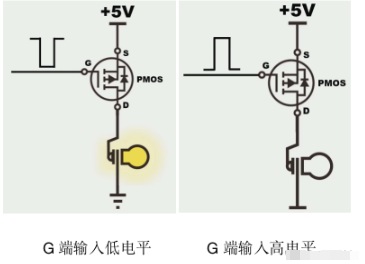

PMOS和NMOS同樣有G/S/D三個端口，唯一的不同是中間的箭頭方向。但其控制剛好相反，在G端輸入低電平時，電燈點亮，輸入高電平時，電燈關閉。
NMOS和三極管區別
MOS管屬于電壓控制元件，導通電流小，導通阻抗低，優點是省電。
三極管屬于電流控制元件，優點是價格便宜。
因?yàn)镸OS管省電的優點，在數字集成電路等大部分場景下，MOS管可以取代三極管，只有在小功率或?qū)牟幻舾袌鼍跋虏攀褂萌龢O管。
CMOS芯片和TTL芯片的區別
在芯片高度集成的今天，絕大多數都是CMOS器件，TTL已經很少生產。CMOS芯片和TTL芯片時按照制作工藝來分類的，最本質的區別是CMOS器件內部集成的是NMOS和PMOS管，TTL芯片內部集成的是三極管。
TTL電路優點是速度快，缺點是三極管的靜態電流損耗非常大，無法大規模集成。
于是人們發明了速度較慢，但靜態電流幾乎為0的CMOS邏輯電路(該邏輯電路中既包含NMOS又包含PMOS，C是Complementary，表示互補)，可以在芯片里面大規模集成，另外在輸出時具有滿幅輸出(0～5v)的特征。

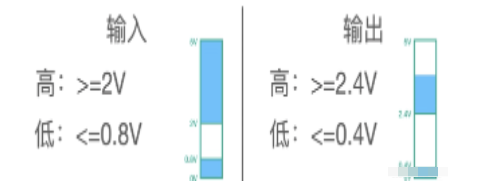

TTL電路的輸入輸出特性：

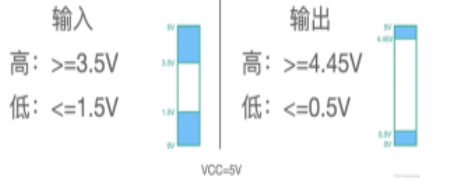

CMOS電路的輸入輸出特性：
