在現代電子電路設計中，正確選擇MOS管對于提升系統性能和穩定性至關重要。MOS管的類型、參數及開關特性直接影響電路的效率和可靠性。本文將從多個實際應用角度，詳細探討如何選擇合適的MOS管。
一、明確通道類型
MOS管主要分為N通道和P通道兩種，其選擇應基于電路的拓?fù)浣Y(jié)構：
N溝道MOS管
N溝道MOS管通常用于低壓開關控制。其導通電阻較小且性能優越，因此在開關電源和低壓直流電路中得到廣泛應用。
P溝道MOS管
P溝道MOS管適用于高壓開關場景。盡管其導通損耗較大，但在高壓控制和簡化驅動電路的場合具有獨特優勢。
二、電壓額定值的考量
MOS管的電壓額定值是選擇時的重要考量因素：
最大漏源電壓VDS
必須確保MOS管在最大工作條件下能夠承受的漏源電壓，避免因過壓導致器件損壞。
電壓儲備
為應對瞬態過壓，建議MOS管的額定電壓為實際工作電壓的1.2~1.5倍，以提高電路的可靠性。
三、額定電流的確定
MOS管的額定電流直接影響其長期穩定工作的能力：
連續電流
選擇MOS管時，需確保其能在連續電流模式下穩定工作，并預留一定的余量。
脈沖電流
在某些應用（如電機驅動）中，MOS管需承受短時間內的高電流脈沖，因此必須選擇能承受瞬時大電流的器件。
四、導通電阻RDS(ON)的影響
MOS管的導通電阻直接影響導通損耗和系統效率：
低RDS(ON)的重要性
導通電阻越低，MOS管的導通損耗越小，系統效率越高。在高效率電源設計中，低導通電阻是關鍵。
成本與性能的平衡
低導通電阻的MOS管通常成本較高，設計時需在性能和成本之間取得平衡。
五、散熱設計的考量
MOS管的散熱能力與其工作效率密切相關：
熱阻與結溫
選擇MOS管時，需關注其熱阻和最高結溫參數，確保在最壞情況下不超過允許范圍。
散熱片設計
對于功耗較大的MOS管，需配備合適的散熱片或采用優化的PCB散熱設計，以保證長期穩定運行。
六、開關速度與損耗優化
MOS管的開關速度直接影響電路效率，尤其是在高頻應用中：
開關速度
選擇開關速度更快的MOS管，可以減少開關損耗，提高轉換效率。
開關損耗計算
在高頻應用中，需計算MOS管的開通和關斷損耗，以優化開關頻率和驅動性能。

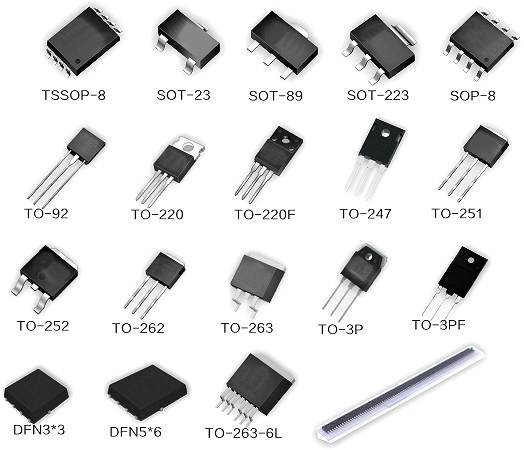

七、封裝類型的選擇
MOS管的封裝類型影響散熱能力和電路設計：
表面貼裝與通孔封裝
表面貼裝封裝適用于緊湊型設計，而通孔封裝更適合高功率應用。
封裝熱性能
優先選擇熱阻低、散熱性能好的封裝，以提高M(jìn)OS管的可靠性。
八、特殊應用的特殊要求
低電壓應用
在3V或5V的低電壓應用中，需選擇具有較低柵極驅動電壓的MOS管，以確保在低電壓下可靠工作。
高壓應用
在高壓場景中，需使用內置穩壓器的MOS管，以防止柵極過壓損壞。
同步整流
在同步整流電路中，必須選擇反向恢復時間短的MOS管，以減少反向損耗。
結論
正確選擇MOS管需要綜合考慮溝道類型、電壓和電流額定值、導通電阻、開關速度、封裝類型和散熱要求等多方面因素。合理的選擇不僅能顯著提升電路性能，還能有效提高系統的穩定性和可靠性。在實際設計中，深入評估關鍵參數并優化選擇，是實現高效、可靠電路設計的關鍵。
