降壓型 DC/DC 轉換器（Buck Converter），是一種能夠?qū)⑤斎胫绷麟妷航档筒⑥D(zhuǎn)換為所需較低直流輸出電壓的電路拓撲。其主要組成部件包括開關管、電感、續流二極管以及濾波電容等。按二極管與開關管的配置，可分為異步 Buck 和同步 Buck 兩種類型。

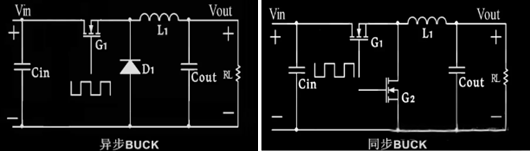

二、異步 Buck 與同步 Buck 拓撲對比
異步 Buck ：以開關管、續流二極管、電感和電容等基本元件構成。開關管導通時，輸入電源向負載供電，同時電感存儲能量；開關管關斷時，電感釋放能量，續流二極管為電流提供續流路徑，保障負載持續供電。
同步 Buck ：將異步 Buck 中的續流二極管替換為開關管（通常為 MOSFET），利用其低導通電阻特性，降低整流損耗，提升轉換效率，減少發熱量。在該拓撲中，通過精確控制兩個開關管的導通與關斷時機，實現高效的能量傳輸和轉換。
三、工作原理

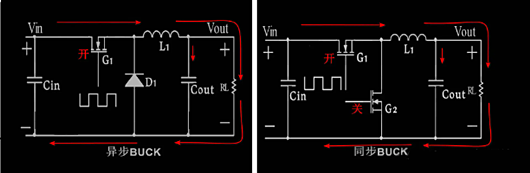

開關管導通（G1 導通） ：開關管 G1 導通時，續流二極管 D1（或開關管 G2 關斷）截止。此時，輸入電源 Vin直接為負載 RL提供電流，并向電感 L1和輸出電容 Cout充能。電感會阻礙電流變化，使得負載兩端電壓低于輸入電源電壓。

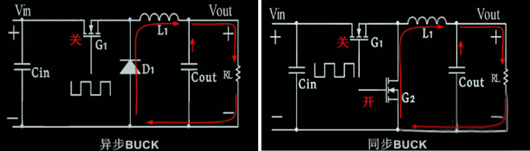

開關管關斷（G1 關斷） ：當開關管 G1 關斷時，續流二極管 D1（或開關管 G2 導通）正向?qū)?。輸入電源停止向負載供電，電感 L1和輸出電容 Cout儲存的能量釋放，維持負載電流的連續性。由于電感釋放能量，負載兩端電壓會稍有下降，但仍在一定范圍內穩定。

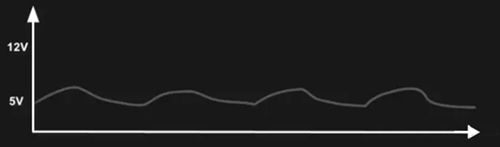

在開關周期性導通和關斷過程中，負載兩端電壓呈現周期性波動，但通過電感和電容的濾波作用，其有效值最終穩定在所需的較低電壓值，滿足降壓要求。
四、各元器件作用
輸入電容 Cin ：對輸入電壓進行平滑濾波，降低輸入電壓的紋波，提供瞬時電流，保障輸入電源的穩定，提高整個電路的工作穩定性。
輸出電容 Cout：對輸出電壓進行平滑處理，濾除高頻紋波，穩定輸出電壓，減小負載電流變化對輸出電壓的影響，提高輸出電壓質量。
續流二極管 D1 或開關管 G2（用于同步 Buck） ：在主開關管關斷時，為電感提供續流路徑，釋放電感儲存的能量，防止電感電流突變，保障電路安全運行。
電感 L1：在開關管導通時存儲能量，在開關管關斷時釋放能量，與電容協同作用，平滑輸出電壓，實現降壓功能。
五、同步 Buck 名稱由來及優勢
同步 Buck 的核心優勢在于采用功率 MOSFET 替換傳統二極管。功率 MOSFET 作為電壓控制型器件，其導通時的伏安特性呈線性關系。在同步 Buck 電路中，通過控制功率 MOSFET 的柵極電壓，使其與被整流電壓的相位保持嚴格同步，從而實現高效的整流功能。這種同步控制機制不僅降低了整流損耗，還消除了因肖特基勢壘電壓造成的死區電壓，使 Buck 轉換效率顯著提升，尤其在高負載電流條件下，優勢更加明顯。
