一、推挽式變換器基本原理

推挽式變換器作為電力電子領域中重要的功率轉換電路，主要通過兩個開關管的交替導通來驅動變壓器的初級繞組，從而實現能量的有效傳遞以及電壓的轉換功能。其核心運行機制在于借助相位差為 180° 的控制信號，精準控制兩個開關管的輪流導通與關斷，將直流輸入電壓轉變?yōu)楦哳l交流電壓，經變壓器耦合后，再通過整流濾波環節，最終獲取穩定可靠的輸出電壓，以滿足各類電氣設備的供電需求。

二、工作原理詳細步驟

（一）交替導通與能量傳遞階段

VT1 導通階段 ：當控制信號 UA 處于高電平狀態時，開關管 VT1 導通，此時輸入電壓被施加到變壓器初級繞組 Np1 的兩端，進而在初級繞組中形成不斷線性增長的初級電流 Ip1。由于變壓器的電磁感應原理，次級繞組 Ns2 會感應出相應的電壓，該電壓使得二極管 VD2 滿足導通條件而導通，電流經過濾波電感 L 向負載持續供電，實現能量從初級到次級的傳輸與初步轉換。

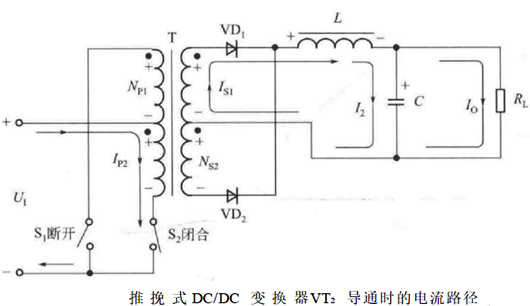

VT2 導通階段 ：同理，當控制信號 UB 呈現高電平狀態時，開關管 VT2 導通，輸入電壓轉而施加到初級繞組 Npz 的兩端，形成線性增加的初級電流 Ip2。此時次級繞組 Ns1 感應出反向電壓，促使二極管 VD1 導通，濾波電感 L 繼續發揮儲能作用并向負載供電，保障負載兩端電壓的穩定與連續性。

整個交替導通過程在脈寬調制器（PWM）產生的兩路互補信號的精準控制下有序進行，嚴格確保兩個開關管交替工作，堅決避免出現同時導通的故障情況，以保障電路的安全穩定運行。

三、推挽式變換電路分析

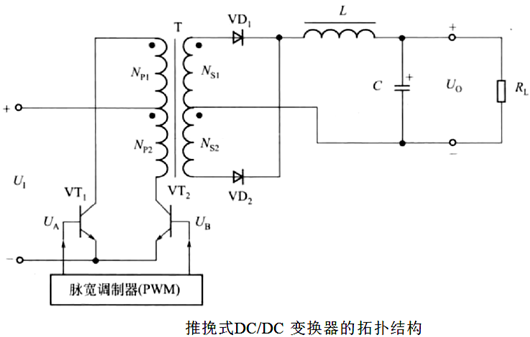

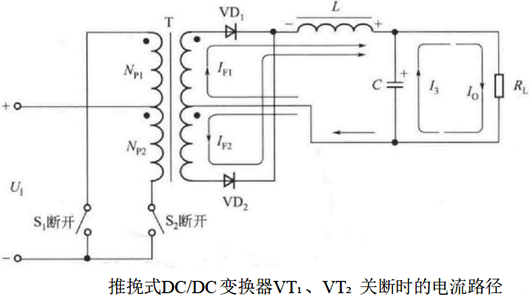

推挽式 DC/DC 變換器主要依靠兩個功率開關管 VT1 和 VT2 的交替導通來達成高效能量轉換目標，其具體電路運行狀態如下：

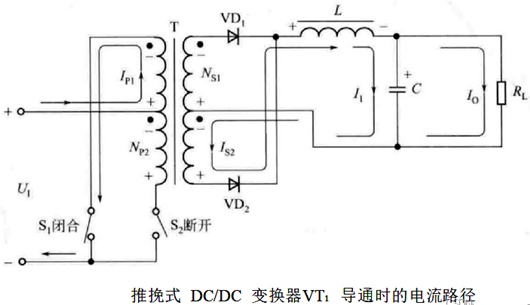

（一）控制信號 UA 為高電平時（VT1 導通，VT2 關斷）

電路狀態 ：控制信號 UA 一旦變?yōu)楦唠娖?，開關管 VT1 即刻導通，與此同時，VT2 處于關斷狀態。此時，VT1 導通相當于在電路中閉合了開關 S1，而 VT2 關斷則相當于開關 S2 斷開，電路路徑發生相應切換。

電流路徑及能量傳輸 ：輸入電壓 U1 迅速施加到初級繞組 Np1 的兩端，在初級繞組中初級電流 Ip1 開始線性增長。在變壓器的耦合作用下，次級繞組 Ns2 產生感應電壓 Us2，該電壓施加到輸出濾波電感 L 的左端，驅動形成線性增加的次級電流 Is2，進而在負載上產生輸出電壓 Uo，滿足負載的用電需求。這一過程實現了能量從輸入端到輸出負載端的有效傳遞與初步轉換，濾波電感 L 和后續的濾波電路共同作用，進一步提升輸出電壓的穩定性和質量，確保其符合負載設備的供電要求。
