一、24V 繼電器驅動電路與 RC 電路協同

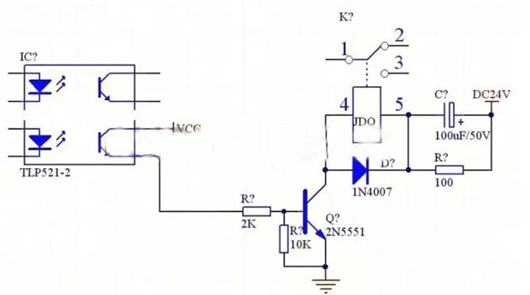

觀察 24V 繼電器驅動電路，會發現繼電器與 RC 電路串聯。這種電路設計主要運用于繼電器額定工作電壓低于電源電壓的場景。當電路閉合瞬間，繼電器線圈因自感現象產生電動勢，這一電動勢會阻礙線圈中電流的正常增大，進而導致繼電器吸合時間延長。然而，通過串聯 RC 電路，便能有效縮短繼電器的吸合時間，使電路更快地達到穩定工作狀態，提升系統的響應速度和工作效率。
二、低壓繼電器驅動電路：IC 芯片的巧妙應用

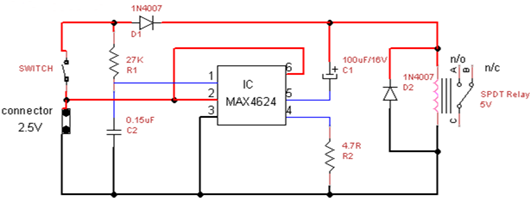

低壓繼電器驅動電路采用了 MAX4624 IC 芯片進行構建。MAX4624 是一款低壓、單電源 SPDT 模擬開關，具有精度高、控制性能強的特點。在這個電路中，2.5V 電源負責驅動 5V 繼電器器件，實現了低電壓對高電壓繼電器的有效控制，拓展了繼電器的應用范圍和靈活性。
電源源與繼電器以及 MAX4624 IC 的電源引腳 2 和 6 相連接，為整個電路提供穩定的能量供給。數字控制輸入引腳則通過 R1 和 C1 元件與模擬開關公共引腳 5 相連，構成一個精巧的控制網絡。當開關閉合時，R1 和 C1 元件依據其自身參數值產生定時信號，該信號作為數字控制輸入，精準地控制開關的通斷，進而驅動繼電器的動作。
三、繼電器模塊電路：靈活多變的控制樞紐
繼電器模塊電路設計精妙，各個部分功能明確且相互協作，構成一個靈活多變的控制樞紐。

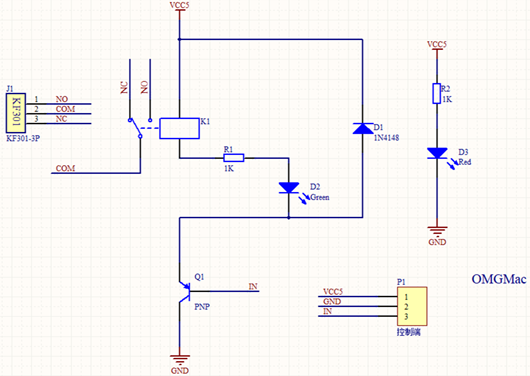

首先是 J1 的 3P 接口，這個接口用于連接被控電路，即需要通過繼電器進行控制的電路終端。COM 端作為公共端，連接到被控電路的一部分，而另一部分則根據實際需求選擇連接到 NO（常開）或 NC（常閉）端子。這種靈活的連接方式決定了繼電器未上電時是處于“常閉狀態”還是“常開狀態”。
例如，若被控電路連接到常開端，在未通電時，電路處于斷開狀態；當控制電路使繼電器的磁鐵通電后，銜鐵吸合或反彈，實現從常閉到常開的轉變，從而使被控電路閉合形成回路，達成小電流對大電流的有效控制，充分體現了繼電器以小控大、精準調控的優勢。
中間部分為控制電路，通過三極管的開關作用，實現整個回路（從 VCC5 到 GND）的閉合與斷開，進而控制繼電器磁鐵的通電與斷電。其中，D2_LED 作為指示燈，用于直觀地提示繼電器是否吸合，方便操作人員實時了解設備運行狀態；D1 二極管則起到了關鍵的保護作用，防止在三極管不導通時形成回路，避免元器件被感應電壓擊穿損壞，保障了整個電路的穩定性和可靠性。
最后，在電路的右側，D3_LED 作為電源指示燈，為操作人員提供了直觀的電源狀態信息，便于快速判斷模塊是否上電。而控制端 P1 同樣采用 3P 端子，分別提供模塊的電源、地以及控制輸入 IN 部分，構成了整個繼電器模塊電路的完整控制接口。
